多參量變送器

基本介紹
多參量變送器、多參量蒸汽流量計、多參量氣體流量計,智能一體化液體流量計、智能壓力變送器、差壓流量變送器、一體化溫度變送器等相關產品的專業外表科技有限公司。經過多年的不懈努力，成功打破了傳統差壓變送器難以處理的能耗高、裝置繁瑣、操作不方便、運用受條件約束的技術瓶頸，給差壓流量計帶來了一次“科技性打破”。

性能特點
1適用于一切差壓流量傳感器
2微功耗電路技術內置鋰電供電可運用2-3年
3全阻隔電路輸出設計抗擾，屏蔽一切擾
4可輸出脈沖、電流（4-20mA）、485（modbus-rtu）信號
5自帶溫度壓力傳感器
6氣體蒸汽主動溫度壓力補償
7量程比1:60 1:100 1:200 1:400
8精度0.5級 0.2級 0.1級 0.05級
9氣體可顯現溫度、壓力、工況流量、標況流量等參數
10蒸汽可顯現溫度、壓力、密度、質量流量等參數
11可對流量傳感器線性進行分段糾正
12微差壓可丈量10pa-6000pa
13用戶不需求做任何調試裝上即可運用
14敞開平臺，可根據用戶要求定制算法
15可靠性高，用戶不需求做任何維護
16傳感器逐點補償，溫度穩定性高

技術參數
1可電池供電現場顯現無須外接電源
這種設計主要是針對很多當地不能供給電源，而又需求有外表計量的現場，譬如油田、石油石化這種情況就比較多。假如不能處理微功耗，差壓流量計就無法應用在這種現場。考慮到這些雜亂的現場環境，設計之初就安身微功耗，將流量、溫度、壓力的收集核算，經過運用一個內置鋰電池來完結。
2可輸出脈沖、電流（4-20mA）、485   （modbu-rut）信號
一般的差壓變送器只能輸出電流信 號，能夠輸出脈沖、電流、485信號可選擇。485信號能一起把工況瞬時流量、工況累計流量、標況瞬時流量、標況累計流量、溫度、壓力等信號傳輸到上位機。只需求一條總線。傳統的需求差壓信號、溫度變送器信號、壓力變送器信號燈多條線。脈沖信號輸出，處理了傳統差壓流量轉換器無法在線標定的問題，現在國內大部分標定體系都是以脈沖輸入作為標定的，而電流輸出就造成了流量計不能輸入到大部分的標定體系，進行有效的在線標定。
3自帶溫度壓力傳感器，氣體、蒸汽主動溫度壓力補償
多參量變送器,本身集成了微功耗的溫度和壓力傳感器。對溫度壓力傳感器信號進行收集。對氣體能夠主動進行溫度壓力補償氣態方程核算，換算到標方；蒸汽會根據飽滿蒸汽或許過熱蒸汽，主動查表運算，轉換成質量流量。傳統的變送器，不具備這些功用，要一起裝置溫度變送器，壓力變送器，差壓變送器，二次外表或許核算機體系才干完成。一起需求進行很多的布線作業，還有設置作業。造成了外表的運用麻煩、作業量大，操作困難等。多參量變送器不需求接線、設置等。十分簡略的操作，大大提高了現場易用性.
4超寬量程比1:100  1:200  1:400
傳統的差壓變送器的量程比一般不超越1:10，開方后流量的量程比就只有1:3，這也是造成差壓流量傳感器量程比小的一個瓶頸。現在進口的一般能到達1:100、微差壓的1:10，多參量變送器，差壓量程范圍能到達1:400，大大的拓寬了差壓流量計的量程比，打破了這個瓶頸，使量程比開方后能夠到達1:20。在微差壓方面也能夠到達1:100的量程比。這樣傳統量程自適應，或許調整量程等都不需求。而是整個量程都能夠運用。曾經人們處理這個問題的辦法是經過裝置兩個量程的變送器來到達這個作用。既大流量一個變送器，小流量一個變送器，但這樣就增加了運用本錢和操作難度。而現在一個變送器就能夠徹底完成。
5氣體可顯現溫度、壓力、工況流量、標況流量等參數
對氣體這類可壓縮的介質。 會主動收集溫度和壓力，并進行溫度壓力補償氣態方程的運算。將流量轉換成標準方。而傳統的變送器是要靠裝置差壓變送器、溫度變送器、壓力變送器、二次外表或許核算機來完成的。本錢高，施工強度大，操作困難。

運用說明

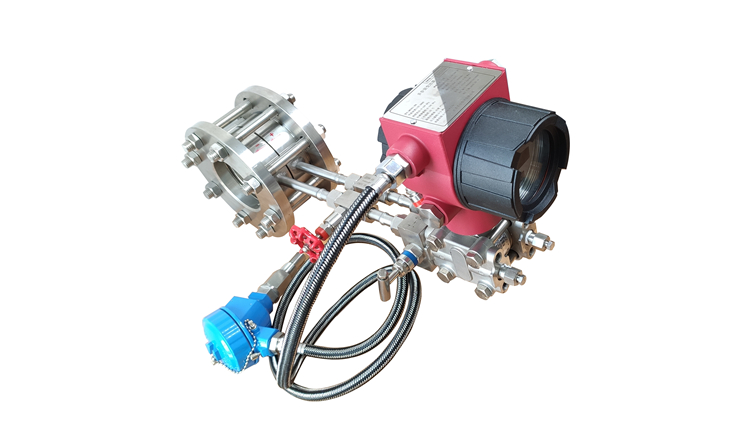

多參量流量變送器主要由微功耗差壓傳感器、微功耗溫度傳感器、微功耗壓力傳感器、微功耗設計的流量積算電路組成。流量積算電路將差壓信號、溫度信號、壓力信號進行放大處理，并經過微功耗高性能的CPU進行處理運算顯現，將差壓信號轉換成流量信號，再經過溫度壓力進行主動補償，然后經過光阻隔進行遠距離傳送，輸出電流信號(4-20mA)，頻率信號(0-1000Hz)，485信號(modbus-rtu協議)三者可選

收購須知
1.量程比是一個十分重要的參數，直接影響到流量計的量程比，由于差壓的需求開方才干得到流量信號，量程比越大，流量能丈量的范圍越寬。譬如差壓量程比為1:100(例10Pa-1000Pa),那么流量就只能到達1:10(例5m3/h-50m3/h),假如差壓是1:400(例5Pa-1000Pa),那么流量就能夠到達1:20(例2.5m3/h-50m3/h)。
2.以上一切類型都包含瞬時流量顯現，累積流量顯現。B型還能夠瞬時、溫度、壓力切換顯現。C型的能夠瞬時、溫度、壓力、密度切換顯現。公況標況需求設置切換顯現。差壓能夠對參數設置顯現,一般設置顯現流量。
3.變送器為微功耗設計，一顆電池可作業2-3年。能夠不接外部任何電源現場自己作業。假如需求遠傳輸出，需求供給外節24V電源，就能夠供給全阻隔的頻率、電流、或許485輸出。
4.以上一切類型能夠選擇頻率、485、電流三者選一。不做選擇標準帶電流輸出。電流為兩線制電流輸出，需求供給24V饋電。485為4線，電源和通訊線。485協議為國際標準的modubus-rtu形式,能夠和PLC、組態軟件無縫接口。不再需求編寫托言程序。運用方便。頻率為三線,大流量對應頻率1000Hz。以上一切輸出都為全阻隔。
5.用戶在對變送器不熟悉的情況下，一般由廠家代為設置。用戶只需求供給核算書即可。出廠后不需求再做任何設置。裝上即可運用。
6.丈量小于120度的低溫氣體，溫度壓力傳感器全部內置，不在需求外接任何傳感器，即可對氣體進行溫度壓力丈量并補償核算。當氣體溫度高于120度時，用戶需裝置一個溫度探頭（跟變送器配套，廠家供給）。丈量飽滿蒸汽時分，一般選擇壓力補償，不需求外接溫度傳感器。丈量過熱蒸汽時分，必需要外接一個溫度探頭（跟變送器配套，廠家供給）。
