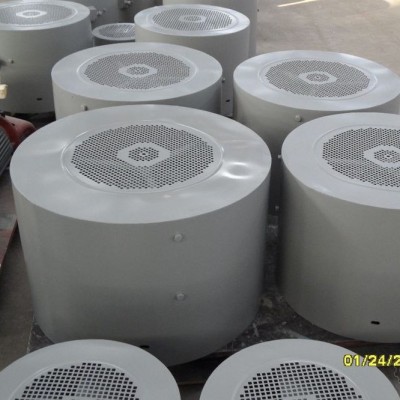

G-series Ventilator散熱電機G-315A

本系列通風機性能可靠，效率高，低噪音，結構簡單，安裝方便。適用于變頻調速電動機的通風散熱。
使用環境：周圍環境空氣溫度隨季節變化，但不超過40℃；周圍環境空氣相對溫度大于90%（）溫度為25℃時）。
備注：樣本所列規格（A型）為標準型，可根據用戶的特殊要求制作如下型式：
1.改變L1、L2.L3等尺寸的結構；
2.制成立式、帶防雨罩的結構（標準型為臥式）；
3.制成左出線（標準型為右出線），頂出線結構；
4.制成機殼可裝制動器、編碼器等結構；
5.風機電機可有異電壓異頻率的電制，防護等級提高，絕緣等級提高等特殊要求（標準型號電制380V50HZ，防護等級IP55，絕緣等級F級）。
外形和安裝尺寸圖：

注：１．３只長圓孔（n=3）如E向均布；4只長圓孔（n=4）如F向均布；
2.φd為加油孔，其中：G71A-132A無加油孔（φd不需要加工）;
G160A-225A是否需要加注油孔（φd在訂單有要求時加工）;
G250A-355A有加油孔（φd需要加工）。
3.圖示機殼為右出線結構，亦可制成左出線，頂出線結構；若制成頂出線結構且安裝孔為3只長圓孔（n=3）或頂出線結構且有加油孔（φd）時，如果存在安裝孔或加油孔與接線盒干涉，則接線盒往安裝孔或加油孔相反方向移動5mm或加長L2，具體尺寸與ABB聯系。

主要技術參數

備注：φd為加油孔，其中：1.G71A無加油孔（φd不需要加工）；2.G160A-225A是否需要加油孔待定貨時注明（φd在訂單有需要求時加工）；3.G250A-400A有加油孔（φd需要加工）。
