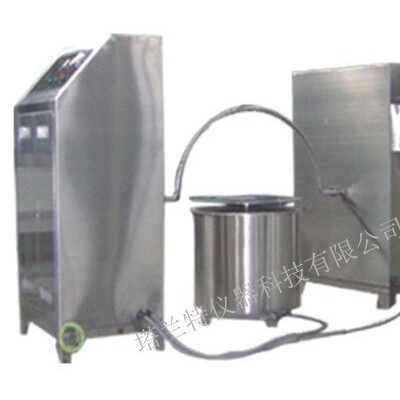

擺管淋雨試驗裝置

塔蘭特?cái)[管淋雨試驗裝置：保修壹年,終身維護,定期回訪,聽取客戶建議,建立客戶服務檔案；

一、技 術 規 格

l 型號：BL-1000  (BL-6008001000120014001600)

l 樣品架轉速：1--3 r /min可調

l 樣品架承重：200kg

l 擺管半徑： 1000mm

l 試驗臺面尺寸：?800㎜（可根據客戶需要設計）

l 擺管?chē)娝讖剑?? 0.4--0.8㎜

l 擺管孔間距離：50mm

l 擺管擺幅：±60°、±90°、±180°可調

l 每孔平均水流速度：0.07-0.6L/min

l 設備電源：AC380V

二、參 照 標 準

1、本產品滿足GB 2423.38-2005《電工電子產品基本環境試驗規程  試驗R：水試驗方法》，2、嚴格按低壓電器外殼防護IP等級GB 4208—93、GB 4706、GB 7000等相對應的標準及其它相關標準的技術參數設計制造。

2、可進行相應標準規定的水試驗。

三、結構設計簡介

1、擺管淋雨試驗設備選用優質材料，使用國內目前先進的數控加工設備加工成型。

2、設備由擺管支架、擺管傳動、工作旋轉臺、電氣控制四部分組成。

3、其中支架、回轉臺防護罩、控制臺采用SUS304不銹鋼發紋板制作。

4、擺管立柱內部采用槽鋼焊接，保證在擺管擺動時不晃動；

5、立柱包邊材料采用不銹鋼板制作，以便在進行水試驗時不會使其生銹；

6、設備的樣品架、法蘭、接嘴及其它附件配件均為不銹鋼材料制作。

7、設備擺管由不銹鋼管彎制，可以作±135度往返擺動，同時將控制在一定流量和壓力的水通過擺管上的噴嘴噴出，對試驗樣品進行水試驗。

8、擺管擺動的傳動裝置設計合理，制作精密，維護方便。

9、轉動頻率由變頻器自動控制，角度可以調整，操作簡單。

10、樣品架轉臺采用手動式升降裝置，設計載重200公斤，并且可以水平方向360度旋轉，轉速由變頻器自動控制，可以調整。整臺設備設計合理，經久耐用。

11、設備在符合標準的前提下，各方面性能都穩定的基礎上更具備實用性和便于控制。12、設備需配備的貯水池以供應試驗所需擺管?chē)娝谩Ｎ姍C(jī)將水池中的水壓入管道，通過調節泄壓水閥，保持規定的流量和壓力從擺管的噴嘴噴出。

13、試驗用水部分采用循環使用。敞開式擺管淋雨須考慮排水，使試驗用水迅速排放，以不積水為佳。

四、電路控制和保護系統

l 本套擺管淋雨設備采用PLC可編程控制器設定控制擺管的轉動角度、轉速，有效保證試驗按標準運行

l 擺管和轉臺分別獨立的控制系統；

l 時間設定分別控制幾個獨立的系統；

l 進口執行元器件；

l 配備水過濾器；

l 無熔絲保護開關；

l 過載、漏電、全護套式接線端子；

l 具有自動關機等保護；

五、隨 機 資 料

l 說明書、電路圖、合格證、保修卡；

l 操作方法、注意事項、出貨基本配件、維修保養事項；

設備使用條件

l 環境溫度：5℃～＋32℃；

l 環境濕度：≤95%；（不結露）

l 電源要求：AC380（ ±10%）V/50HZ   三相五線制；

l 預裝容量： 3KW；
