油霧收集器

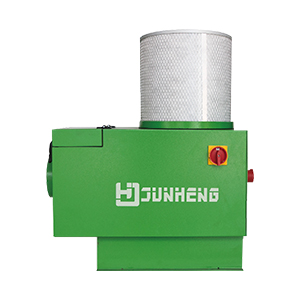

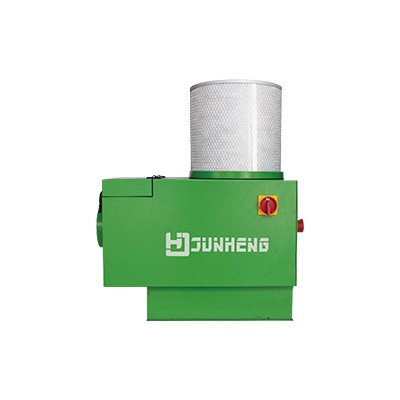

JHY系列小型油霧收集器，該設備處理風量300-1500m3/h，可以收集凈化各種單臺CNC加工中心產生的油霧煙氣，或采用一臺機械式油霧收集器控制多臺CNC 加工中心。
在金屬加工切削零件過程中由于金屬間的強烈摩擦，會產生大量的熱量,因此在加工零件時需要冷卻液去吸收冷卻，當冷卻油吸收大量的熱量后大顆粒的油滴會沉流到水槽，一部分蒸發為乳化油霧，另一部分蒸發為油煙，產生的油霧煙氣及熱量會結壓在機床內腔，當機床門打開時會迅速擴散到車間，使車間內形成了大量的油霧煙氣。嚴重影響了車間的生產環境、危害人操作工人的身體健康，并損失了大量的冷卻液或冷卻油，對機床電氣及線路老化也存在一定的隱患。

產品應用范圍
通用車床、數控車床、CNC加工中心、立式加工中心、數控銑床、放電加工機、外圓磨床、內圓磨床、電火化加工機、高速精雕機、鉆銑中心、鉆攻中心、車削中心等。

產品功能
油霧收集器為機械式結構，采用多級過濾逐級提高過濾精度的原理將油霧有效收集。一級過濾器捕集１０um以上油霧，二級過濾器捕集3um以上油霧，三級過濾器捕集1um以上油霧量，后端可選配高效過濾器主要收集在加工過程中的煙霧。在內置離心風機的引力下，
先經過擋水板，讓氣流產生均壓并且讓一些大顆粒油霧撞擊截留一部分下來。
然后油霧吸入到一級不銹鋼除沫器。除沫器內放置層遞式的金屬除霧網，通過氣流碰撞過濾絲網，把霧滴粘結下來，在過濾網內凝結成大油滴，然后在重力的作用下回流到集油盤中。二級過濾棉擴大過濾面積，降低流速將前段未捕集的氣霧再次收集回流。離心葉輪在高速旋轉離心力的作用下，再次將油霧結成油顆粒回流到油槽。三級過濾筒根據變換氣道收集細小油霧及有效保護鋁殼電動機，高效過濾器收集加工時產生的微量煙氣。
