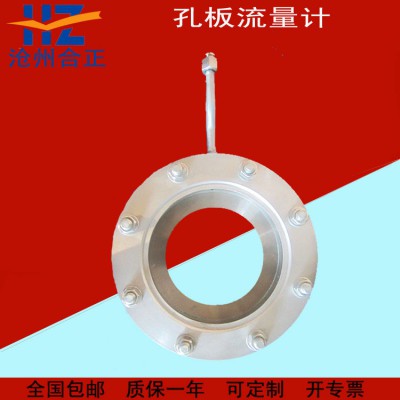

一、節流孔板流量計，是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體的流量。標準孔板流量計廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。

節流孔板流量計的工作原理：充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。

節流孔板流量計適用范圍：

1. 公稱直徑： 15 mm ≤DN≤1200mm

2. 公稱壓力：PN≤40MPa

3. 工作溫度：-50℃≤t≤550℃

4. 量程比：1:10， 1:15

5. 精度：0.5級，1級

二、節流孔板流量計主要特點：

1節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。

2孔板計算采用國標標準與加工

3應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。

4標準孔板流量計無須實流校準，即可投用。

5一體型孔板流量計安裝簡單，無須引壓管，可直接接差壓變送器和壓力變送器。

三、節流孔板流量計管道安裝管道條件：

1節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。

2安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正稀疏。

3為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形，所以

（1）直管段必須是圓的，而且對節流件前2D范圍，其圓度要求其甚為嚴格，并且有一定的圓度指標。具體衡量方法：

（A） 節流件前OD，D/2，D，2D4個垂直管截面上，以大至相等的角距離至少分別測量4個管道內徑單測值，取平均值D。任意內徑單測量值與平均值之差不得超過±0。3%

（B） 在節流件后，在OD和2D位置用上述方法測得8個內徑單測值，任意單測值與D比較，其偏差不得超過±2%

（2）節流件前后要求一段足夠長的直管段，這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關，見表1（β=d/D, d為孔板開孔直徑，D為管道內徑）。

（3）節流件上游側阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0。7（不論實際β值是多少）取表一所列數值的1/2

（4）節流件上游側為敞開空間或直徑≥2D大容器時，則敞開空間或大容器與節流件之間的直管長不得小于30D（15D）。若節流件和敞開空間或大容器之間尚有其它局部阻力件時，則除在節流件與局部阻力件之間設有附合表1上規定的小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D（15D）
