隔震橡膠支座按功能形式分為固定型隔震支座和滑動型隔震支座，固定型支座位移通過橡膠剪切變形來實現，橡膠的水平剪切能承受較大的水平力，按其連接結構又分為Ⅰ型、Ⅱ型兩種類型，通過高阻尼橡膠在水平方向的大位移剪切變形及滯回耗能實現減隔震功能。

Ⅰ型——支座與墩、梁之間采用套筒連接，支座頂面、底面均設預埋鋼板，上、下支座板和套筒之間采用錨固螺栓連接，上、下預埋鋼板與套筒之間采用配合焊接。

Ⅱ型——支座與墩、梁之間采用套筒連接，支座底面不設預埋鋼板，底鋼板和套筒之間采用錨固螺栓連接，上預埋板與頂鋼板之間采用卡榫連接，上預埋鋼板與套筒之間采用配合焊接。

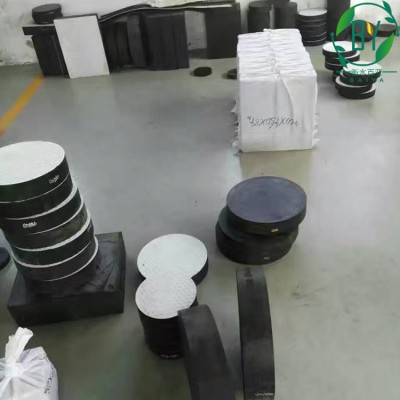

橡膠支座表面粘覆一層厚2mm-3mm的聚四氟乙烯板．就制作成聚四氟乙烯滑板式橡膠支座。它除了具有豎向剛度與彈性變形，能承受垂直荷載及適應梁端轉動外，因聚四氟乙烯板的低摩擦系數，可使梁端在四氟板表面自由滑動，水平位移不受限制：特別適宜中、小荷載，大位移量的橋梁使用。

矩形(圓形)板式橡膠支座

(1)性能:本產品由多層橡膠片與薄鋼板鑲嵌、粘合在一定壓力、一定溫度和一定時間內硫化壓制而成。有足夠的豎向剛度以承壓垂直荷載，能將梁板上部構造的反力可靠地傳遞給墩臺，有良好的彈性，以適應梁端的轉動;又有較大的剪切變形以滿足上部梁體構造的水平位移。

(2)特點:本產品在橋梁建筑、水電工程、房屋抗震設施上已廣泛應用，與原用的鋼支座相比，有構造 簡單，安裝方便;節約鋼材，價格低廉;養護簡便，易于更換等優點，且本品建筑高度低，對橋梁設計與降低造價有益;有良好的隔震作用，可減少活載與地震力對建筑物的沖擊作用。

特點：

具有構造簡單、安裝方便、節省鋼材、價格低廉、養護簡便、易于更換等特點。

在板式支座表面粘上一層1.5mm-3mm厚的聚四氟乙烯板，就能制作成聚四氟乙烯滑板式橡膠支座，它除了豎向鋼度與彈性變形，能承受垂直荷載及適應梁端轉動外，因聚四氟乙烯板的低摩擦系數，可使梁端在四氟板表面自由滑動，水平位移不受限制，特別適宜中、小荷載大位移量的橋梁使用。

在諸多基礎隔震體系中，通過大量的實驗和研究，根據國際上對隔震體系的評價標準，疊層橡膠墊隔震體系有下面一些性能優勢：

1) 該體系的豎向承載力大．一般單個的隔震器豎向承載力設計值可達數千噸，極限承載力可達上萬噸．

2) 該體系的隔震層具有穩定的彈性復位功能，能在多次地震中自動瞬時復位．這是摩擦滑移隔震體系所完全不能相比的．

3) 隔震器的耐久性好，抗低周疲勞性能、抗熱空氣老化、抗臭氧老化、耐酸性、耐水性均較好．通過對產品試件的各類性能測試，其使用壽命在60～80年．日本曾將一幢使用了10年之久的疊層橡膠墊基礎隔震樓中的隔震器更換下來進行各類性能測試，結果發現，其各類指標與10年前相比，幾乎沒有什么變化．

4) 隔震效果明顯，其加速度反應大大低于非隔震結構，且理論分析結果與實驗結果比較吻合．如日本東京一幢22.8 m高的鋼筋混凝土基礎隔震樓，在1987年12月17日千葉近海發生的6.7級地震中，實測地面加速度為43.8 cm/s2，而樓頂的zui大加速度僅為11.9 cm/s2．在疊層橡膠墊基礎隔震體系課題的研究過程中，通過對4種不同類型結構隔震體系的分析與計算，可看出抗震設防烈度為8度的地區，若采用疊層橡膠墊基礎隔震體系，上部結構的設防烈度可降低1～2度，且有較大的安全儲量．

5) 與其它隔震體系相比，隔震器受地基不均勻沉降的影響并不十分明顯，且構造簡單、安裝方便，傳力方式簡單明確．
