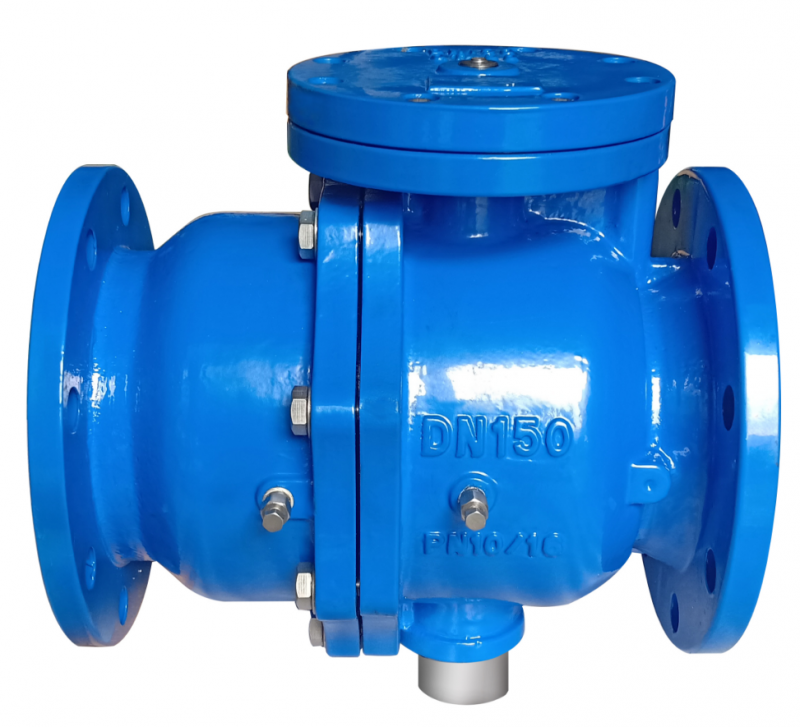

DH741X低阻力倒流防止器

低阻力倒流防止器由一個雙級止回裝置的主閥和外掛式排水器兩部分組成，雙止回裝置的主閥被設計成等截面流道和一體式結構，閥內設置有進口止回裝置和出口止回裝置，兩個止回裝置的閥瓣與閥座的關閉密封力均來自出口段與進口段的壓力差，在關閉后，進、出口兩端存有正常壓力的情況下，具有自密封的功能，都能確保中間腔內的壓力為零，在進出口段之間形成空氣隔斷；兩個閥瓣由一根連桿和輔助彈簧進行柔性連接而聯動，兩個閥瓣僅靠一根主推彈簧復位，該主推彈簧不需要承擔閥瓣與閥座的密封力和壓差力，只克服閥瓣關閉運動時的摩擦力和自重，可以設計得較軟，所以該主閥一方面可以確保關閉時的空氣隔斷，另一方面可以有效地減少開啟后的水頭損失。

外掛式排水器為活塞式排水器，設置于主閥中間腔的外側，其進口端與主閥中間腔相通，出口端與大氣相通。控制部份分別與主閥的進口和出口連接；當主閥開啟通水時，進口壓力大于出口壓力即P1>P3，推動排水器進口帶密封座的活塞運動，進口活塞的密封座密封排水器閥座，排水器自動關閉；當主閥止回關閉后，出口壓力大于進口壓力即P1≤P3, 推動排水器出口活塞運動，通過活塞連桿帶動進口帶密封座的活塞運動，進口活塞的密封座離開排水器閥座，使排水器自動開啟，將主閥中間腔內的介質排空，形成空氣隔斷，排水器一直保持全開狀態，并維持***的排水排污能力，一旦發生泄漏，所滲漏的介質可以直接流出閥外。 所以排水器可以設計得相對較小。

低阻力倒流防止器是利用水力控制的原理，采用與減壓型倒流防止器完全不同的控制方式，既可確保以空氣隔斷形式存在的***等級的隔斷安全性，又可有效地降低水頭損失，在流速V=2m/s時，水頭損失h=2～3m；外形尺寸較小，可以水平或垂直安裝，基本上達到了理想倒流防止器的要求

（1）開啟狀態
正向流動，進口止回和出口止回裝置開啟，介質從進口端流經進口止回閥瓣口、中間腔、出口止回閥瓣口，流向出口端；此時，進口壓力P1>中間腔的壓力P2>出口壓力P3，使排水器關閉；當管道中的流速V=2米/秒時，流經該閥的壓力損失h約為2-3米水柱。
（2）關閉狀態
當P3≥P1時,排水閥完全打開,進口止回和出口止回裝置關閉，使主閥的中間腔與大氣相通,自動排水閥維持***排泄能力;由于本閥的新穎的自密封結構，即使管道中進出口壓力P1和P3同時較高，都能使中間腔壓力P2=0，并與進出口腔之間保持***壓差的可靠密封，并形成***壓差的空氣隔斷，徹底阻斷了下游介質的倒流污染管道。
（3）滲漏防污性
由于本閥的特殊設計，在主閥關閉后，P3>P1時，即使主閥的兩級密封裝置單一或同時滲漏，以及其他任一密封件損壞而漏水，都能將所泄漏的介質均流向中腔，通過排水閥迅速排出閥外，***不會倒流污染到進口端。
（4）防虹吸回流
當進口壓力P1突然變小，甚至為零或負壓時，排水閥會瞬間開啟并排空，由于本閥的特殊設計，進口止回閥閥瓣的止回密封力主要感應出口壓力P3，即使中間腔的壓力P2為零，也可確保在進口失壓時的密封性能，不會產生虹吸倒流現象。
