專業生產各類高精度冷彎成型生產線、數控等離子切割設備的廠家。主要產品有電纜橋架、建筑用腳踏板、高速公路護欄板、C/Z型鋼…
普通會員
產品價格￥500000.00元/套
產品品牌博世杰
最小起訂≥1 套
供貨總量100 套
發貨期限自買家付款之日起 60 天內發貨
瀏覽次數299
更新日期2020-11-19 16:26
品牌： |
博世杰 |
所在地： |
江蘇 無錫市 |
起訂： |
≥1 套 |
供貨總量： |
100 套 |
有效期至： |
長期有效 |
板材厚度： |
1.5mm |
生產速度： |
6~8/m/min |
外形尺寸： |
35*5*3.9m |
Electrical cabinet frame roll forming machine
一、 流程示意圖Equipment craft
二、 設備組成
整條生產線集合了校平、伺服送料/沖孔、成型、切斷等多項技術于一體的生產設備。
整條生產線由放料系統、沖孔系統、成型系統、切斷系統、電控系統等部分組成。
二、設備組成Equipment Structure
整條生產線集合了校平、伺服送料/沖孔、成型、切斷等多項技術于一體的生產設備。
This production line consists of leveler,servo feeder/punching,forming,cutting,etc.
整條生產線由放料系統、沖孔系統、成型系統、切斷系統、電控系統等部分組成。
The production line is composed of de-coiler, punching, forming ,cutting system , electric control system , etc.
三、技術參數：Technical parameter
|
序號 NO. |
項目 Item |
單位 Unit |
參數 Parameter |
備注 Remark |
|
|
1 |
適用 原材 料 Material |
類型 Type |
|
低碳鋼、鍍鋅板等 galvanized sheet,mild steel,etc, |
|
|
板材強度Strength of material sheet |
Map |
≥350 |
|
||
|
板材厚度 Thickness of material sheet |
mm |
1.5 |
可定制 customizable |
||
|
2 |
生產規格 Profile sizes |
mm |
See Figure |
|
|
|
3 |
生產速度 Production speed |
m/min |
6~8 |
|
|
|
4 |
輥輪材料 Material of roller |
|
GCr15淬火處理 GCr15 quenching treatment |
|
|
|
5 |
驅動方式 Drive type |
|
齒輪箱傳動 Gearbox driven |
|
|
|
6 |
電機總功率 Motor Power |
kw |
約40 about 40 |
|
|
|
7 |
電控系統 Electric control system |
|
PLC變頻控制 PLC variable frequency control |
|
|
|
8 |
外形尺寸（長X寬X高） Dimensions(Length*width*height) |
m |
35X4X3.9 |
|
|

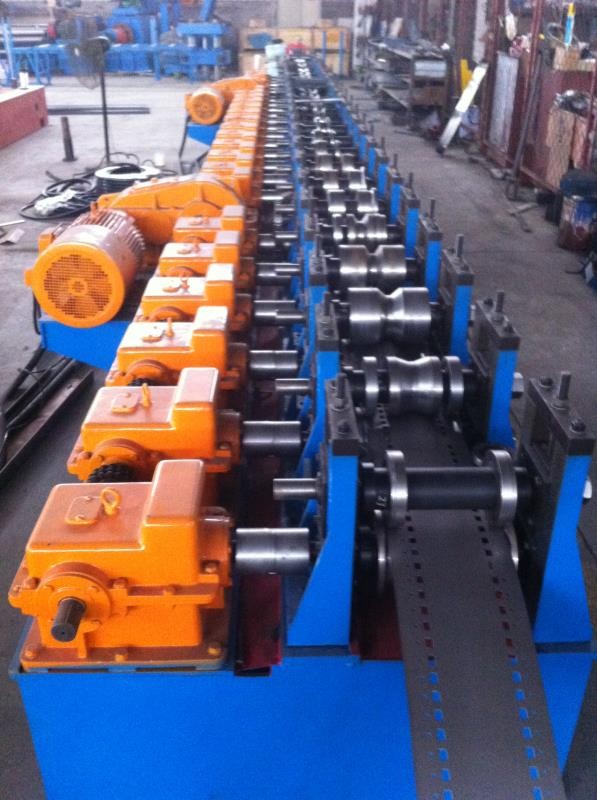

產品圖：
